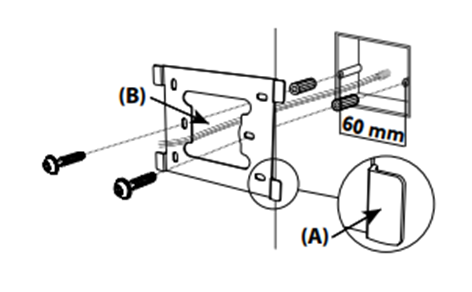

1 Aparafuse o suporte de fixação à parede.
As patilhas de fixação devem ficar salientes na sua direção (A).
Faça passar os cabos provenientes da parede pelo interior do suporte (B).
Se os cabos não se projetarem a partir da parede, não os faça passar
pelo interior do suporte e utilize a manga existente para o efeito (C).
2 Descarne, numa extensão de 10 mm, os cabos provenientes da parede

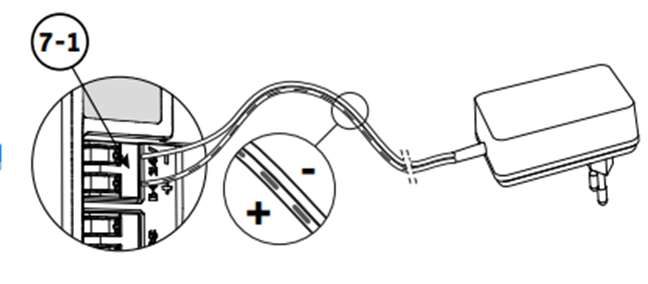

3 Na parte traseira do monitor, insira a fundo os 2 fios de alimentação na placa de bornes 7-1 (DC 24 V), respeitando a polaridade.
É imperativo que utilize o módulo de alimentação fornecido com o monitor ou a alimentação em calha DIN disponível em opção (ref. 9026469).
Não ligue ainda a alimentação elétrica da instalação
NB: Para evitar danificar as patilhas do na placa de bornes, utilize uma chave de fendas fina para as pressionar e libertar a pressão.

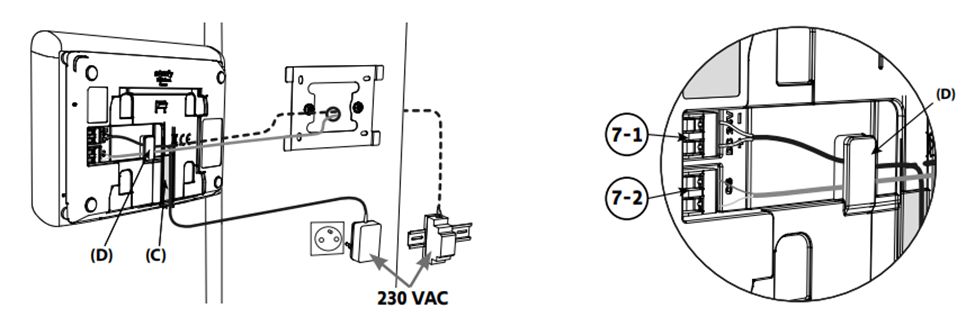

4 Insira a fundo os 2 fios da placa de rua na placa de bornes 7-2 (CS/Call Station). A polaridade é irrelevante.
5 Confirme que os cabos estão corretamente inseridos nos bornes, puxando-os ligeiramente, e coloque-os no entalhe existente para o efeito (D).
6 Fixe o monitor ao suporte de parede, fazendo-o deslizar suavemente para baixo, até ao batente.
