- Confirme que o videoporteiro continua desligado da alimentação
- Descarne os cabos de alimentação e da placa de rua, identificados anteriormente, num

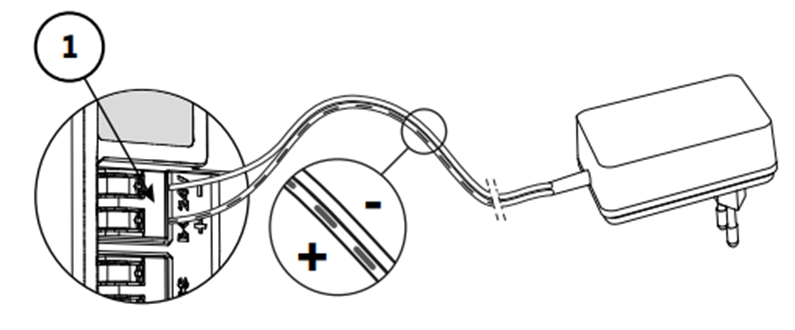

comprimento de 10 mm - Na parte traseira do módulo de conectividade, insira a fundo os 2 fios de alimentação na placa de bornes [1] (DC 24V), respeitando a polaridade.
Para evitar erros, observe a fotografia que captou no início da instalação
NB: Para evitar danificar as patilhas do na placa de bornes, utilize uma chave de fendas fina para as pressionar e libertar a pressão.

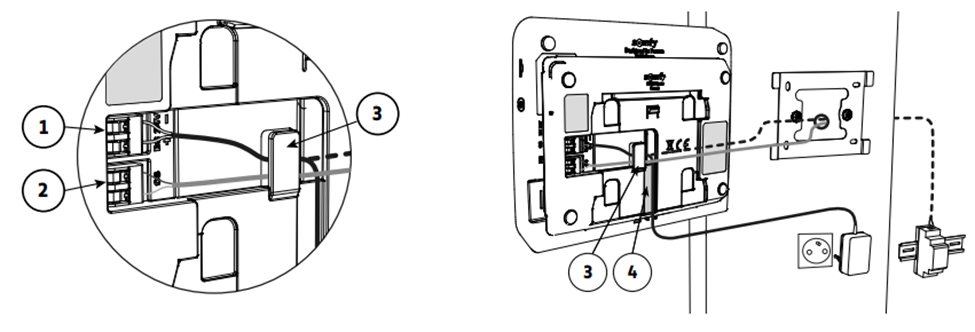

- Insira a fundo os 2 fios da placa de rua na placa de bornes [2] (CS/Call Station). A polaridade é irrelevante.
- Confirme que os cabos estão corretamente inseridos nos bornes, puxando-os ligeiramente, e coloque-os no entalhe existente para o efeito [3]. Se os cabos (de alimentação/placa de rua) não se projetarem a partir da parede, não os faça passar pelo suporte de fixação e utilize a manga existente para o efeito [4].

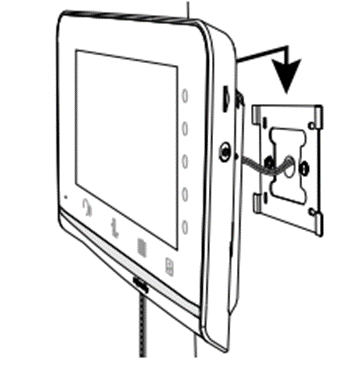

- Fixe o conjunto ao suporte de fixação, fazendo-o deslizar suavemente para baixo, até ao batente.
