• Num suporte, coloque o monitor com o ecrã para baixo, no sentido indicado a seguir, assegurando-se de que está protegido.

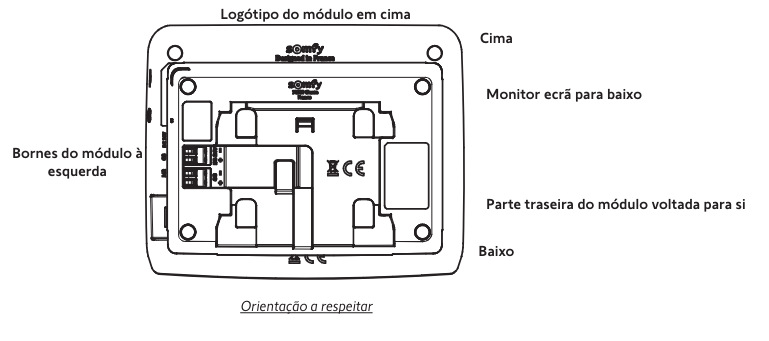

• Sem o ligar, posicione o módulo de conectividade na parte traseira do monitor, respeitando a orientação abaixo:

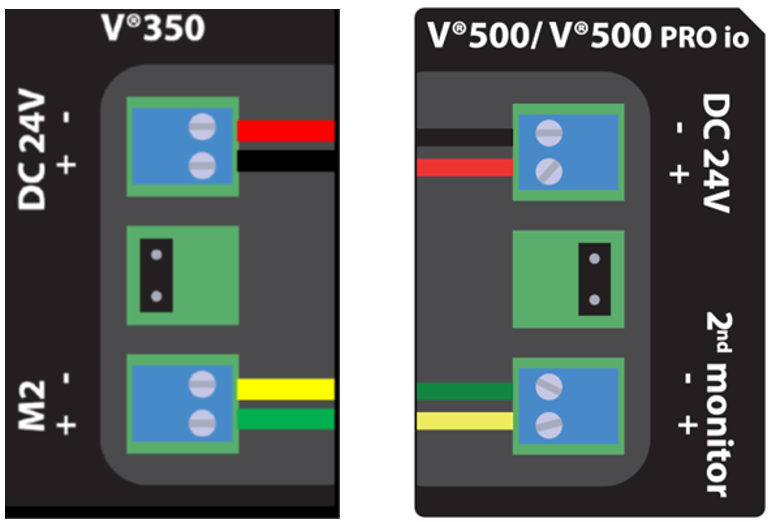

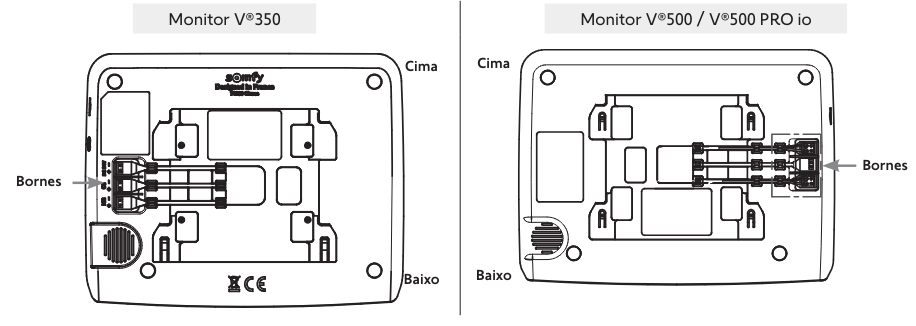

• Ligue à parte traseira do monitor os cabos de ligação do módulo de conectividade:
- O conector azul da alimentação, com fios vermelho e preto, à placa de bornes DC 24 V.
- O conector azul da placa de rua, com fios amarelo e verde, à placa de bornes 2 nd monitor.
- Não ligue nada ao bloco terminal da consola de chamada.
• Insira todos os cabos nos passa-cabos.
