• Desencaixe o monitor interior do respetivo suporte de fixaçóo, puxando-o para cima.
• Deixe o suporte de fixação na respetiva posição.
• Memorize ou fotografe as ligações na parte traseira do monitor, para marcar os cabos de alimentação (DC 24 V) e da placa de rua (CS/Call station)..
• Sem desapertar os conectores azuis dos cabos, desligue todos os conectores presentes, para soltar o monitor
Importante: se dispuser de um segundo monitor, este não é compatível com o módulo de conectividade. Deixará de ser possível processar a chamada de um visitante na placa de rua. Por outro lado, pode continuar a utilizá-lo para controlar equipamentos Somfy RTS/io ou implementar cenários (apenas monitor V®500 PRO io).

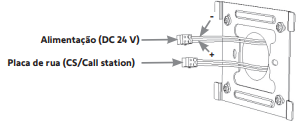

• Utilizando a fotografia que captou:
- Identifique os 2 fios de alimentação (placa de bornes DC 24 V) marcando a polaridade (+ e -).
- Identifique os 2 fios da placa de rua (placa de bornes CS/ Call station). A polaridade é irrelevante.

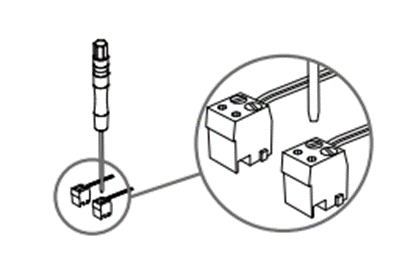

• Com a chave de fendas fornecida, desaperte os conectores azuis dos cabos identificados. Estes não voltarão a ser utilizados
