Recomendamos que instale a placa de rua a, aproximadamente, 1,60 m de altura e que evite colocar a câmara de frente para uma fonte de luz, pois isto poderia degradar a qualidade das imagens captadas.
[1]. Faça passar o conjunto dos cabos pela proteção contra a chuva e fixe-a à parede/ao pilar

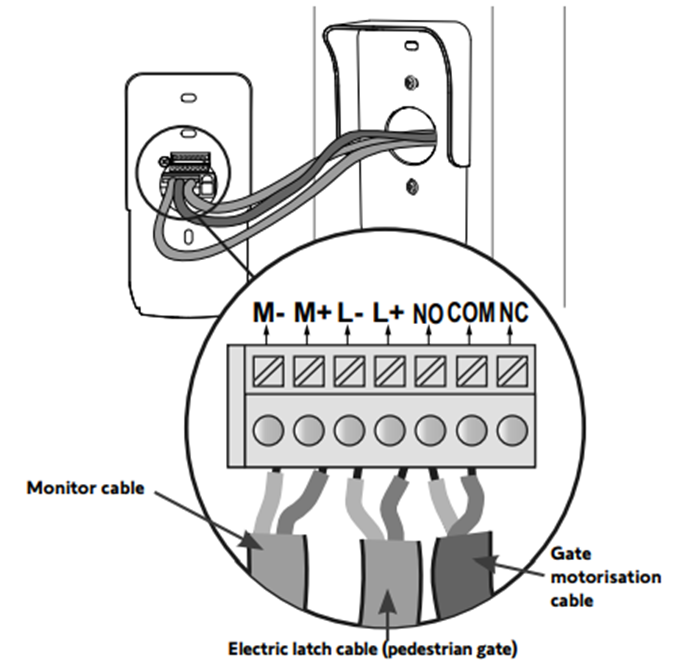

[2]. Ligue à placa de rua:*
• o cabo do monitor interior nos bornes M+ e M-.
A polaridade é irrelevante,
• o cabo do trinco elétrico da porta de serviço nos
bornes L+ e L-,
• O cabo da motorização de portão à saída contacto seco
(COM e NO).

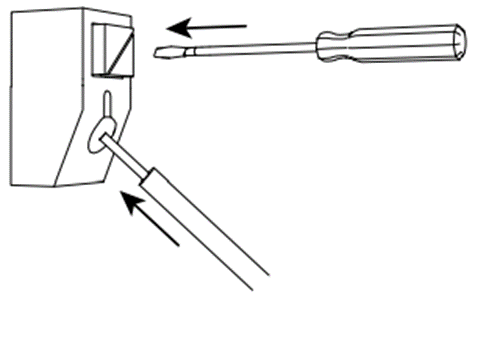

Sugestão: Com uma chave de fendas, pressione o entalhe, introduza o fio e solte (ver desenho).

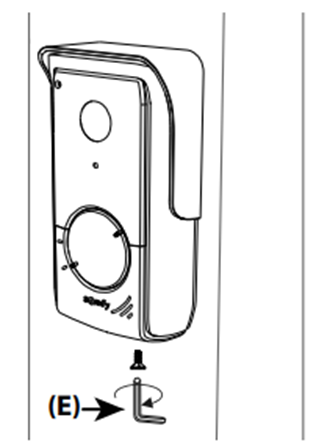

[3]. Posicione a placa de rua na proteção contra a chuva e aperte-a com a chave de montagem
fornecida.
[4]. Instale a etiqueta para o nome:

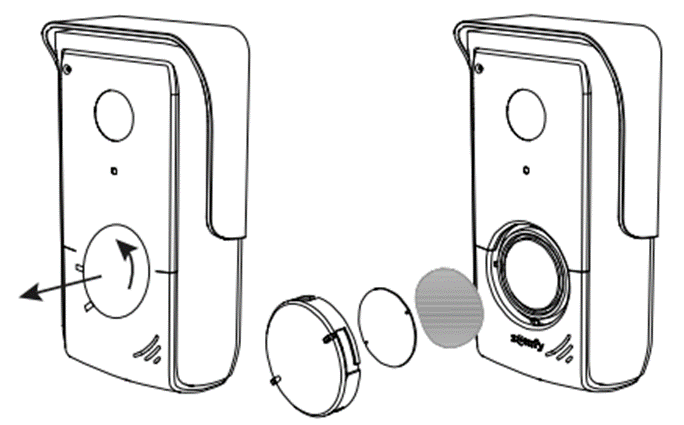

(1). Rode o botão de chamada no sentido contrário ao dos ponteiros do relógio até à marca gravada e, em seguida, retire-o.
(2). Remova a película redonda para aceder à etiqueta para o nome.
(3). Escreva o seu nome na etiqueta branca com um marcador indelével e volte a colocar a etiqueta e a
respetiva película no seu lugar.
(4). Volte a montar o botão de chamada na placa de rua, utilizando as marcas, e rode-o no sentido dos
ponteiros do relógio até bloquear
