Recomendamos que instale a placa de rua a, aproximadamente, 1,60 m de altura e que evite colocar a câmara de frente para uma fonte de luz, pois isto poderia degradar a qualidade das imagens captadas

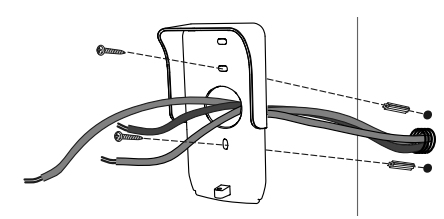

[1]. Faça passar o conjunto dos cabos pela proteção contra a chuva e fixe-a à parede/ao pilar

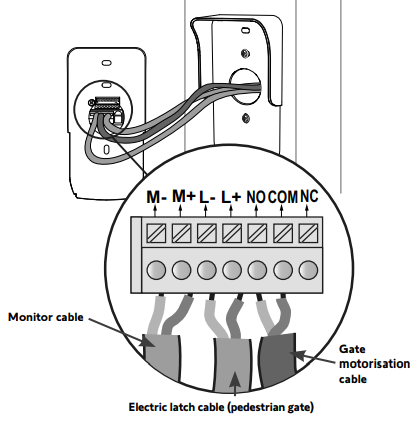

[2]. Ligue à placa de rua:
• o cabo do monitor interior nos bornes M+ e M-. A polaridade é irrelevante.
• O cabo do trinco elétrico da porta de serviço nos bornes L+ e L-.
• O cabo da motorização de portão à saída contacto seco (COM e NO).
Sugestão: Com uma chave de fendas, pressione o entalhe, introduza o fio e solte (ver desenho).
[3]. Posicione a placa de rua na proteção contra a chuva e aperte-a com a chave de montagem fornecida.

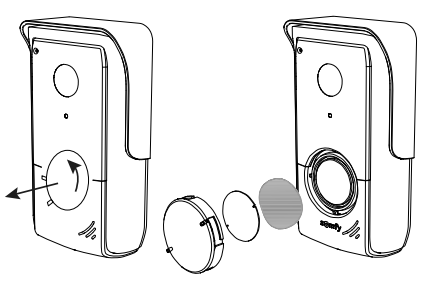

[4]. Instale a etiqueta para o nome:
(1). Rode o botão de chamada no sentido contrário ao dos ponteiros do relógio até à marca gravada e, em seguida, retire-o.
(2). Remova a película redonda para aceder à etiqueta para o nome.
(3). Escreva o seu nome na etiqueta branca com um marcador indelével e volte a colocar a etiqueta e a respetiva película no seu lugar.
(4). Volte a montar o botão de chamada na placa de rua, utilizando as marcas, e rode-o no sentido dos ponteiros do relógio até bloquear.
