INSTALAÇÃO DO MONITOR INTERIOR (step 1)



[1]. Aparafuse o suporte de fixação à parede.

As patilhas de fixação devem ficar salientes na sua direção (A).

Faça passar os cabos provenientes da parede pelo interior do suporte (B).
Se os cabos não se projetarem a partir da parede, não os faça passar pelo interior do suporte e utilize a manga existente para o efeito (C)



[2]. Descarne, numa extensão de 10 mm, os cabos provenientes da parede.

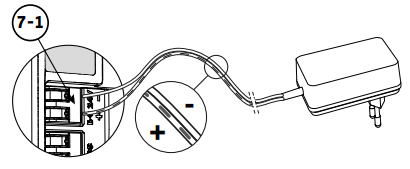

[3]. Na parte traseira do monitor, insira a fundo os 2 fios de alimentação na placa de bornes 7-1 (DC 24 V), respeitando a polaridade.

É imperativo que utilize o módulo de alimentação fornecido com o monitor ou a alimentação em calha DIN disponível em opção (ref.9026469). Não ligue ainda a alimentação elétrica da instalação.



4 / Insira a fundo os 2 fios da placa de rua na placa de bornes 7-2 (CS/Call Station). A polaridade é irrelevante


5 /. Confirme que os cabos estão corretamente inseridos nos bornes, puxando-os ligeiramente, e coloque-os no entalhe existente para o efeito (D).





6 / Fixe o monitor ao suporte de parede, fazendo-o deslizar suavemente para baixo, até ao batente.
