Zalecamy montaż panelu zewnętrznego na wysokości około 1,60 m oraz unikanie montażu kamery naprzeciw źródła światła, ponieważ może to pogorszyć jakość zdjęć/filmów prezentujących osoby odwiedzające.

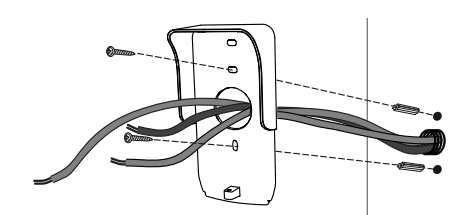

1 / Przeprowadzić wszystkie przewody przez osłonę przeciwdeszczową, a następnie przymocować ją do ściany/słupka.

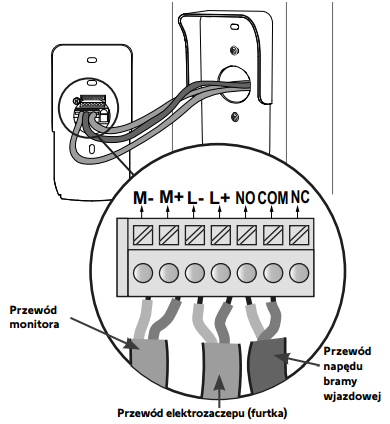

2 / Podłączyć przy panelu zewnętrznym:
• przewód monitora wewnętrznego do listew zaciskowych M+ oraz M-. Polaryzacja nie ma znaczenia,
• przewód elektrozaczepu furtki do listew zaciskowych L+ oraz L-,
• przewód napędu bramy wjazdowej do wyjścia styku bezpotencjałowego (COM oraz NO).
Wskazówka: Śrubokrętem nacisnąć kwadratowe wycięcie, włożyć żyłę przewodu i zwolnić (patrz rysunek).
3 / Umieścić panel zewnętrzny w osłonie przeciwdeszczowej i przykręcić kluczem montażowym
dostarczonym w zestawie (E).
4 / Włożyć etykietę na nazwisko:

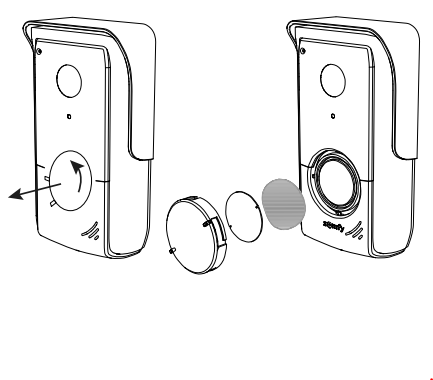

a ) Obrócić przycisk dzwonka w kierunku przeciwnym do ruchu wskazówek zegara, aż do wygrawerowanego oznaczenia, a następnie wyjąć przycisk.
b). Wyjąć okrągłą membranę, aby uzyskać dostęp do etykiety na nazwisko.
c). Wpisać nazwisko na białej wizytówce, używając markera permanentnego, a następnie ponownie
włożyć wizytówkę i membranę na miejsce.
d). Zamontować przycisk dzwonka na panelu zewnętrznym, korzystając z oznaczeń, i obrócić
przycisk w kierunku zgodnym z ruchem wskazówek zegara, aż do zablokowania.
