POŁĄCZENIE Z BRAMĄ WJAZDOWĄ I/LUB FURTKĄ (krok 3)



/!\ Aby umożliwić sterowanie bramą/furtką z aplikacji „Somfy Protect”, panel zewnętrzny wideodomofonu musi być podłączony do napędu bramy i/lub rygla elektrycznego furtki.



PODŁĄCZENIE DO NAPĘDU BRAMY WJAZDOWEJ SOMFY

/!\ Zgodnie z normą EN 12453 dotyczącą bezpieczeństwa użytkowania bram z napędem, korzystanie z wideodomofonu do sterowania automatyką bramy wjazdowej lub garażowej znajdującej się poza zasięgiem wzroku użytkownika wymaga instalacji dodatkowych zabezpieczeń tej automatyki, takich jak zestaw fotokomórek. W przypadku niestosowania się do tych zaleceń firma Somfy jest zwolniona z wszelkiej odpowiedzialności za powstanie ewentualnych szkód.



1 /  Odłączyć zasilanie elektryczne napędu bramy Somfy.
2 /  Zdjąć pokrywę skrzynki sterowniczej lub napędu zawierającego układ elektroniczny.

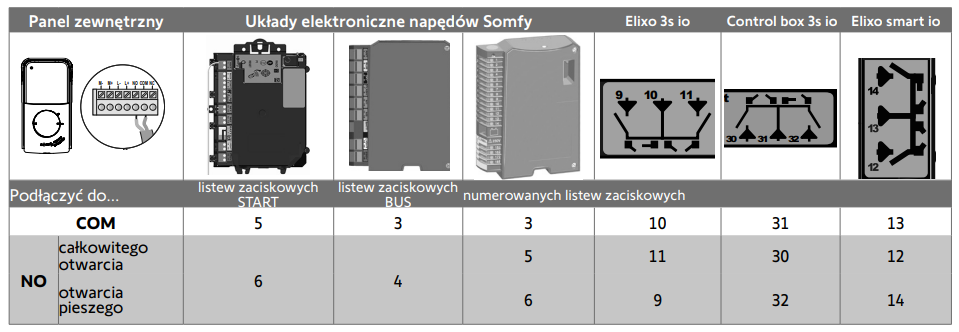

3 /  Podłączyć wyjście styku bezpotencjałowego (COM i NO) panelu zewnętrznego do układu elektronicznego napędu. Jeśli podłączenie panelu zewnętrznego nie jest szczegółowo opisane w instrukcji napędu, należy przestrzegać wskazówek podanych dla podłączania przełącznika kluczykowego.



Gdy napęd działa z wykorzystaniem zasilania energią słoneczną, przewodowe elementy sterujące są odłączone. Kierowanie napędem odbywa się wyłącznie poprzez sterowanie radiowe io-homecontrol® z  monitora wewnętrznego.
W celu podłączenia panelu zewnętrznego do innego modelu napędu bramy wjazdowej należy zapoznać się z odpowiednią instrukcją montażu.



PODŁĄCZANIE DO ELEKTROZACZEPU (FURTKA)

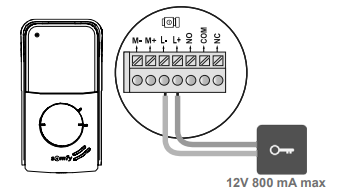

Podłączyć listwy zaciskowe L- oraz L+ panelu zewnętrznego do elektrozaczepu.
Przestrzeganie polaryzacji: zapoznać się z instrukcją elektrozaczepu. Ustawienia czasu aktywacji zaczepu (2, 5 lub 10 sekund) dokonuje się w menu "Ustawienia" monitora wewnętrznego.
