• Sprawdzić, czy wideodomofon jest nadal odłączony od zasilania.
• Usunąć izolację na długości 10 mm z przewodów zasilania i przewodów panelu zewnętrznego
zlokalizowanych wcześniej.

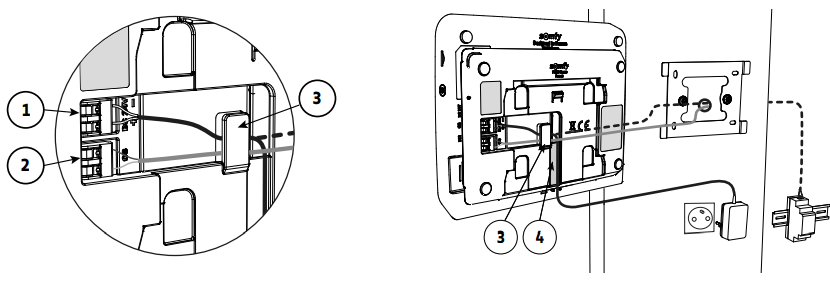

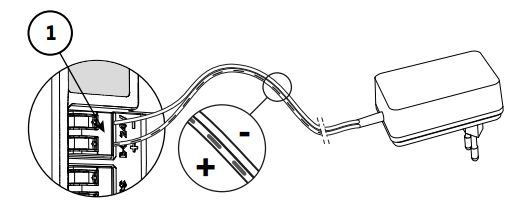

• Z tyłu monitora łączności wprowadzić do oporu 2 przewody zasilania do listwy zaciskowej [1] (DC 24V), zachowując odpowiednią biegunowość. Warto pamiętać o wykorzystaniu zdjęcia wykonanego na początku montażu.
Poznámka: Aby nedošlo k poškození jazýčků na svorkovnici, zatlačte na ně jemným šroubovákem a uvolněte tlak.
Wsunąć do oporu 2 przewody panelu zewnętrznego do listwy zaciskowej [2] (CS/Call station).
Biegunowość nie ma znaczenia.
• Lekko pociągając za przewody, sprawdzić, czy zostały prawidłowo umieszczone w listwach zaciskowych, a następnie przełożyć przewody przez specjalne wycięcie [3]. Jeśli przewody (zasilania/panelu zewnętrznego) nie wychodzą ze ściany, nie należy ich prowadzić przez wspornik mocujący, lecz użyć dostarczonego w zestawie korytka kablowego [4].
• Zamocować monitor we wsporniku mocującym, delikatnie przesuwając monitor w dół do oporu.
