- Verificate che il vostro videocitofono sia sempre fuori tensione.
- Spelate per una lunghezza di 10 mm i cavi dell'alimentazione e della pulsantiera esterna

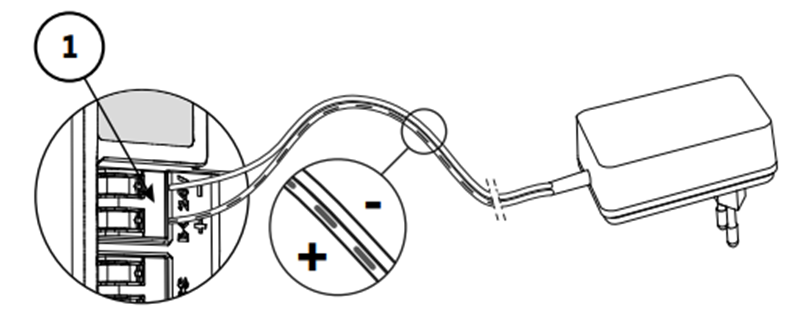

identificati in precedenza - Sul retro del modulo di connettività, inserite fino ai finecorsa i 2 fili di alimentazione sulla morsettiera [1] (DC 24V) rispettando la polarità.
Come promemoria, potete utilizzare la fotografia scattata all'inizio dell'installazione.
NB: Per evitare di danneggiare le alette della morsettiera, utilizzare un cacciavite sottile per premerle e rilasciare la pressione.

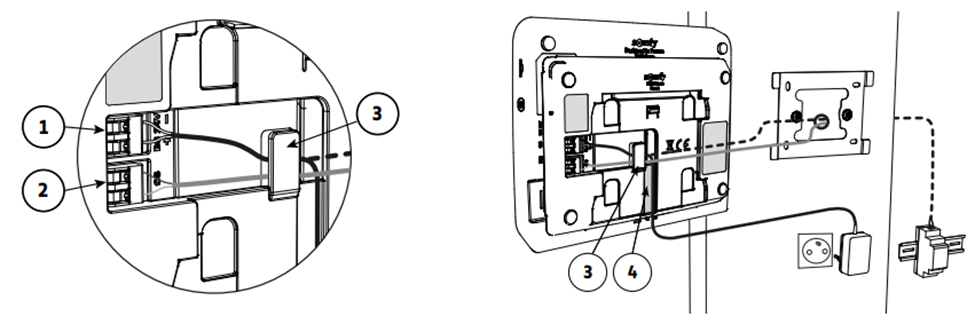

- Inserite fino ai finecorsa i 2 fili della pulsantiera esterna sulla morsettiera [2] (CS/Call station).
La polarità non è importante. - Verificate che i cavi siano inseriti correttamente nelle morsettiere tirandoli leggermente, quindi fateli passare attraverso l'apposita scanalatura [3]. Se i cavi (di alimentazione/della pulsantiera esterna) non fuoriescono dal muro, non fateli passare attraverso il supporto di fissaggio e utilizzate l'apposita canalina (4).

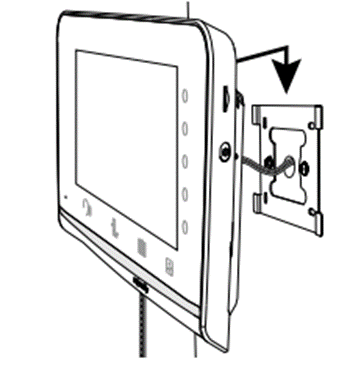

• Fissate l'insieme sul supporto di fissaggio facendolo scorrere delicatamente verso il basso fino al finecorsa
