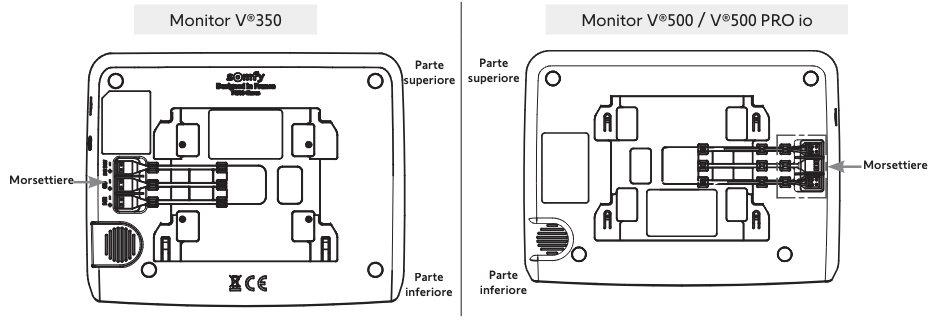

Su un supporto, posate il monitor con lo schermo verso il basso nel senso indicato qui sotto, proteggendolo.

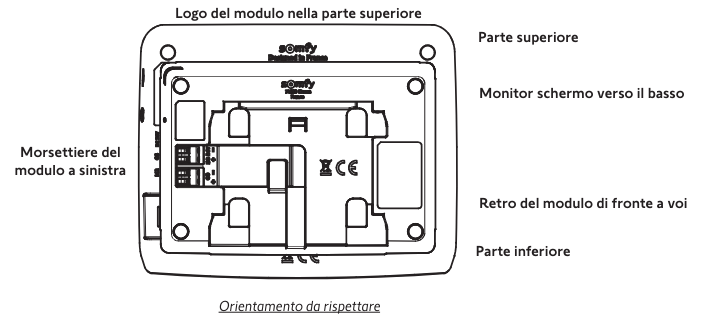

• Senza collegarlo, posizionate il modulo di connettività sul retro del monitor rispettando l'orientamento raffigurato qui sotto:

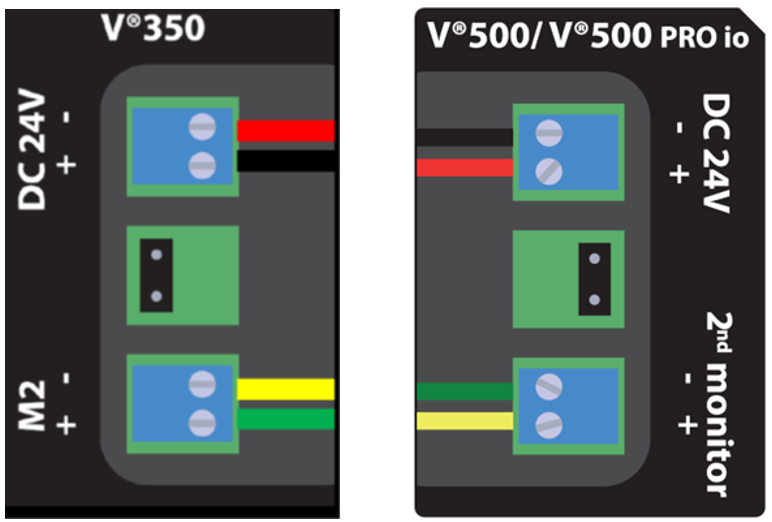

• Collegate sul retro del monitor i cavi di collegamento del modulo di connettività:
- Il connettore blu dell'alimentazione dotato dei fili rosso e nero, sulla morsettiera DC 24V.
- Il connettore blu della pulsantiera esterna dotato dei fili giallo e verde, sulla morsettiera 2 nd monitor.
• Connect the connectivity module connection cables to the back of the monitor:
- The blue power supply connector fitted with red and black wires on the 24V DC terminal block.
- The call station blue connector fitted with yellow and green wires on the 2nd monitor terminal block.
- Non collegare nulla alla morsettiera della stazione di chiamata.
• Inserire tutti i cavi nei passacavi.
