• Sganciate il monitor interno dal suo supporto di fissaggio tirandolo verso l'alto.
• Lasciate il supporto di fissaggio in posizione.
• Memorizzate o fotografate il collegamento sul retro del monitor, al fine di individuare i cavi di alimentazione (DC 24V) e della pulsantiera esterna (CS/Call station).
• Senza svitare i connettori blu dei cavi, scollegate tutti i connettori presenti per liberare il monitor.
|
Importante: se possedete un secondo monitor, quest'ultimo non è compatibile con il modulo di connettività. Non sarà più possibile gestire la chiamata di un visitatore alla pulsantiera esterna. In compenso, potrete continuare a servirvene per controllare dei dispositivi Somfy RTS/io o lanciare degli scenari (solo monitor V®500 PRO io). |
• Con l'aiuto della fotografia scattata:
- Identificate i 2 fili di alimentazione (morsettiera DC 24V) individuando la polarità (+ e -).
- Identificate i 2 fili della pulsantiera esterna (morsettiera CS/ Call station). La polarità non è importante.

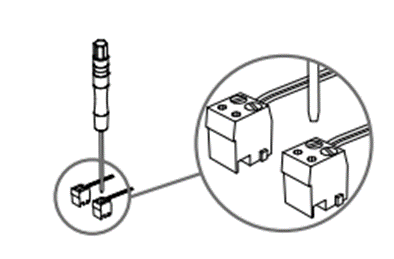

• Usando il cacciavite fornito, svitate i connettori blu dei cavi identificati. Questi ultimi non serviranno più.
