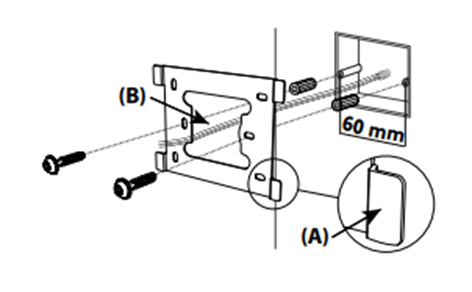

[1]. Avvitate il supporto di fissaggio al muro.
Le staffe di fissaggio devono sporgere verso di voi (A).
Fate attenzione a far passare i cavi che fuoriescono dal muro all'interno del supporto (B).
Se i cavi non fuoriescono dal muro, non fateli passare all'interno del supporto e
utilizzate l'apposita canalina (C).
[2]. Spelate i cavi che fuoriescono dal muro per una lunghezza di 10 mm.

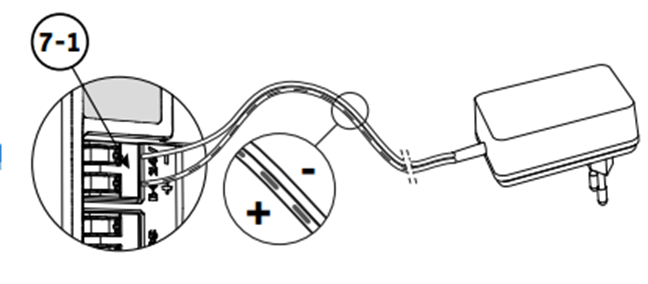

[3]. Sul retro del monitor, inserite fino all'arresto i 2 fili di alimentazione sulla morsettiera 7-1 (DC 24 V), rispettando la polarità.
Utilizzate obbligatoriamente l'alimentatore fornito con il monitor o l'alimentazione
guida DIN disponibile come opzione (rif. 9026469).
Non mettete ancora sotto tensione l'installazione.
NB: Per evitare di danneggiare le alette della morsettiera, utilizzare un cacciavite sottile per premerle e rilasciare la pressione.

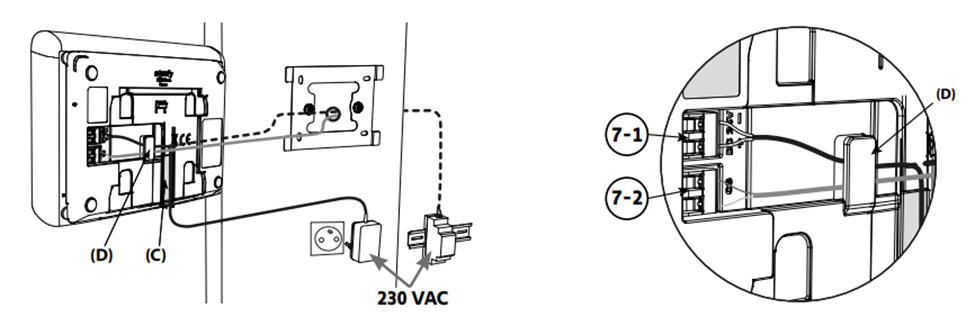

[4]. Inserite fino all'arresto i 2 fili della pulsantiera esterna sulla morsettiera 7-2 (CS/Call Station). La polarità non è importante.
[5]. Verificate che i cavi siano ben inseriti nelle morsettiere tirandoli leggermente, quindi fateli passare attraverso l’apposita tacca (D).
[6]. Fissate il monitor sul supporto a muro facendolo scivolare delicatamente verso il basso, fino all'arresto.
