Voici les étapes d'installation du moniteur
1 / Vissez le support de fixation au mur.
Les pattes de fixation doivent ressortir vers vous (A).

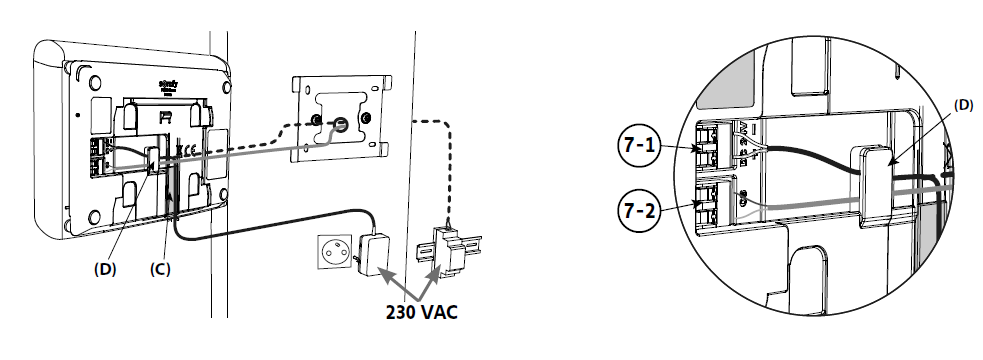

Veillez à faire passer les câbles sortant du mur à l’intérieur du support (B).
Si les câbles ne sortent pas du mur, ne les faites pas passer à l’intérieur du support et utilisez la goulotte prévue à cet effet (C).
2 / Dénudez les câbles sortant du mur sur une longueur de 10 mm.

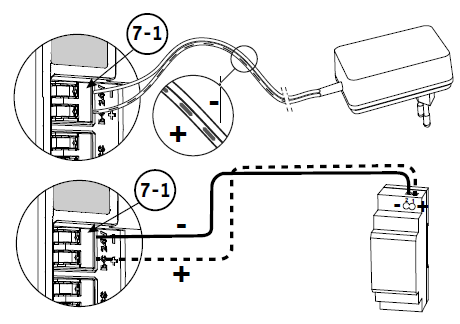

3 / Au dos du moniteur, insérez jusqu’aux butées les 2 fils d’alimentation sur le bornier DC 24V [7-1], en respectant la polarité.
Utilisez impérativement le bloc secteur fourni avec le moniteur ou l’alimentation rail DIN.
Ne mettez pas encore sous tension l’installation.
4 / Insérez jusqu’aux butées les 2 fils de la platine de rue sur le bornier CS/Call station [7-2].
La polarité n’a pas d’importance.
5 / Vérifiez que les câbles sont bien insérés dans les borniers en tirant légèrement dessus, puis passez-les dans l’encoche prévue à cet effet (D).

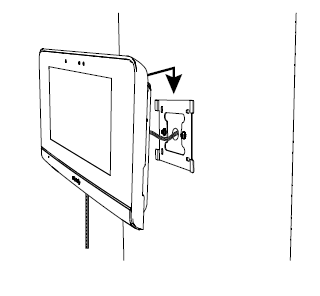

6 / Fixez le moniteur sur le support mural en le faisant délicatement glisser vers le bas, jusqu’à la butée.
