RECOMMANDATION
Nous vous conseillons d’installer la platine de rue à une hauteur d’environ 1,60 m et d’éviter de placer la caméra face à une source lumineuse, au risque de dégrader la qualité des images/vidéos prises des visiteurs.
1 / Passez l’ensemble des câbles dans la visière pare-pluie, puis fixez celle-ci au mur/pilier.

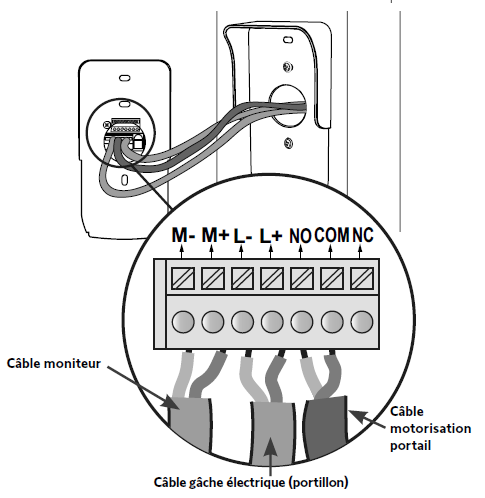

2 / Raccordez à la platine de rue :
• le câble du moniteur intérieur aux borniers M+ et M-. La polarité n’a pas d’importance,
• le câble de la gâche électrique du portillon aux borniers L+ et L-,
• le câble de la motorisation de portail à la sortie contact sec (COM et NO).

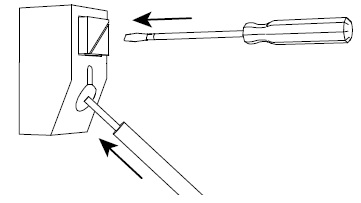

Astuce : À l’aide d’un tournevis, appuyez sur l’encoche carrée, introduisez le fil puis relâchez (voir dessin).
3 / Positionnez la platine de rue dans la visière pare-pluie et vissez-la à l’aide de la clé d’assemblage Fournie (E).

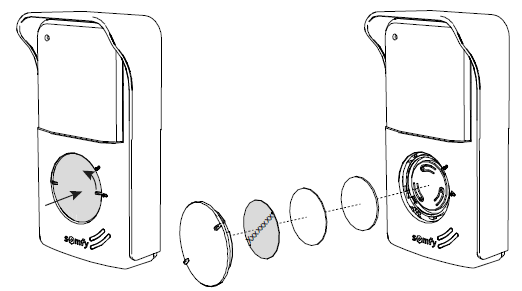

4 / Installez l’étiquette porte-nom :
a). Faites pivoter le bouton d’appel dans le sens anti-horaire jusqu’au repère gravé, puis retirez-le.
b) . Retirez la membrane ronde pour accéder à l’étiquette.
c). Inscrivez votre nom sur l’étiquette blanche avec un marqueur permanent puis replacez l’étiquette et sa membrane dans leur logement.
d). Remontez le bouton d’appel sur la platine de rue en vous servant des repères, et tournez-le dans le sens horaire jusqu’au verrouillage.
