Précédemment, vous avez fixé le module de connectivité au moniteur (étape 3).
- Vérifiez que votre visiophone est toujours hors-tension.
- Dénudez sur une longueur de 10 mm les câbles de l’alimentation et de la platine de rue identifies précédemment.

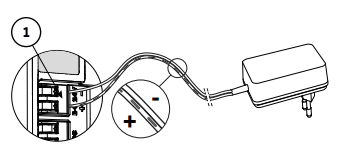

- Au dos du module de connectivité, insérez jusqu’aux butées les 2 fils d’alimentation sur le bornier DC 24V [1] en respectant la polarité.
NB: Afin de ne pas endommager les languettes du bornier, utilisez un tournevis fin pour appuyer dessus et libérer la pression.

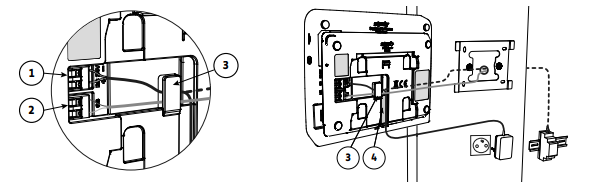

Insérez jusqu’aux butées les 2 fils de la platine de rue sur le bornier CS/Call station [2]. La polarité n’a pas d’importance.
Vérifiez que les câbles sont bien insérés dans les borniers en tirant légèrement dessus, puis passez-les dans l’encoche prévue à cet effet [3]. Si les câbles (d’alimentation/platine de rue) ne sortent pas du mur, ne les faites pas passer par le support de fixation et utilisez la goulotte prévue à cet effet [4].
Fixez l’ensemble sur le support de fixation en le faisant glisser vers le bas jusqu’à la butée.
Je finalise l’installation : étape 5 : Quand mettre sous tension l’installation ?
