Précédemment, vous avez désinstallé le moniteur (étape 1). Poursuivons avec le branchement du module de connectivité.
Sur un support, posez le moniteur écran vers le bas dans le sens indiqué ci-dessous, tout en le protégeant.

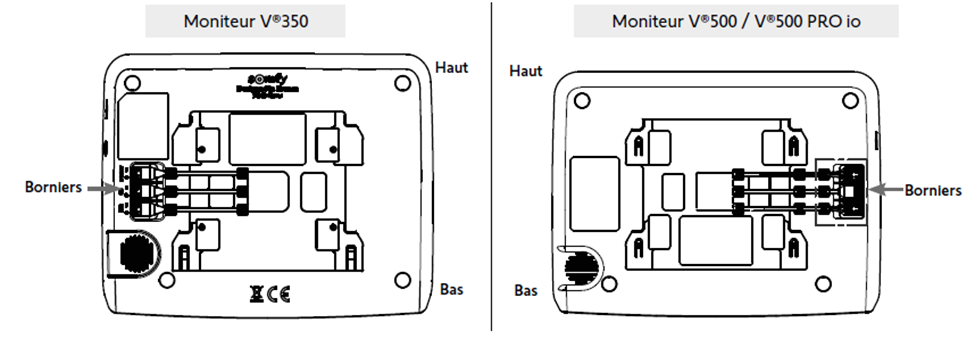

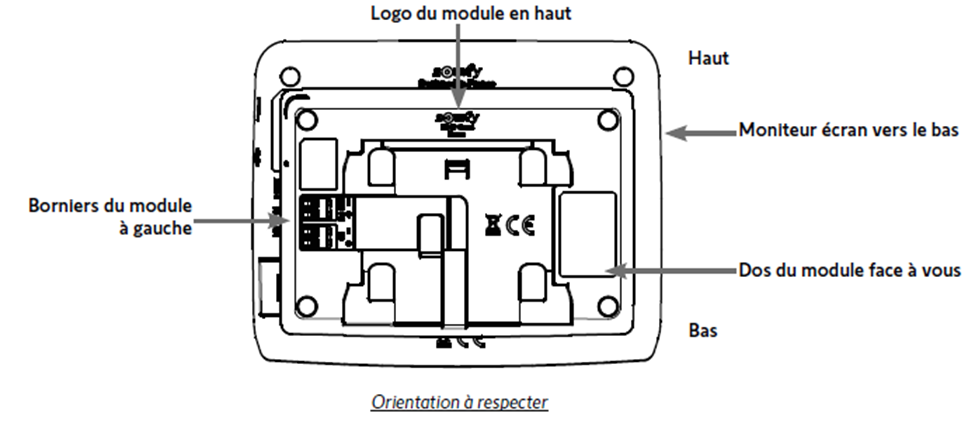

Sans le brancher, positionnez le module de connectivité au dos du moniteur en respectant l’orientation ci-dessous :
Branchez au dos du moniteur les câbles de raccordement du module de connectivité :

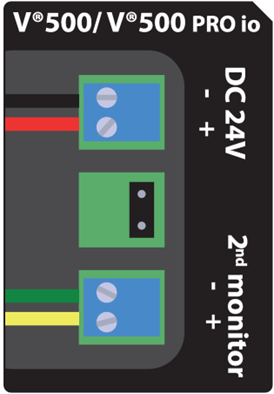

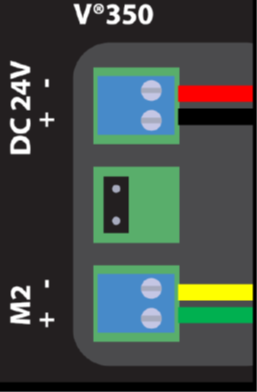

- Le connecteur bleu de l’alimentation dote des fils rouge et noir, sur le bornier DC 24V.
- Le connecteur bleu de la platine de rue doté des fils jaune et vert, sur le bornier 2nd monitor.
- Ne rien brancher sur le bornier CS/Call station.
- Insérez les câbles dans tous les passe-câbles.
Je poursuis l’installation : comment fixer le module de connectivité au dos du moniteur (étape 3)
