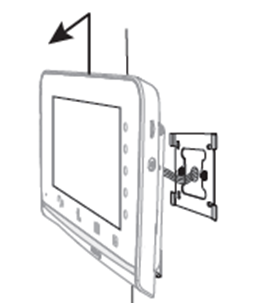

- Décrochez le moniteur intérieur de son support de fixation en le tirant vers le haut.
- Laissez le support de fixation en place.
- Mémorisez ou prenez en photo le branchement au dos du moniteur, dans le but de repérer les câbles d’alimentation (bornier DC 24V) et de la platine de rue (bornier CS/Call station).
- Sans dévisser les connecteurs bleus des câbles, débranchez tous les connecteurs présents pour libérer le moniteur.
Important : si vous possédez un deuxième moniteur, celui-ci n’est pas compatible avec le module de connectivité.
Il ne sera plus possible de traiter l’appel d’un visiteur à la platine de rue. Cependant, vous pourrez continuer à vous en servir pour contrôler des équipements Somfy en radio (RTS/io) et lancer des scenarios TaHoma® (moniteur VR500 PRO io uniquement).
- A l’aide de la photo prise :
-
-

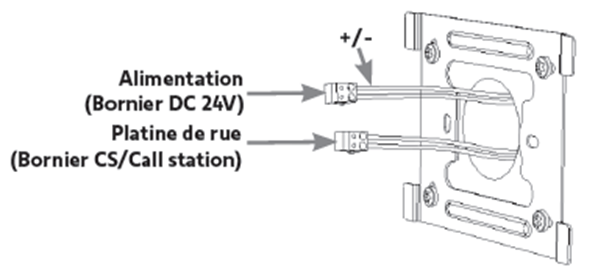

- identifiez les 2 fils d’alimentation branchés au bornier DC 24V, en repérant la polarité (+ et -).
- Identifiez les 2 fils de la platine de rue branches au bornier CS/Call station. La polarité n’a pas d’importance.
-
-

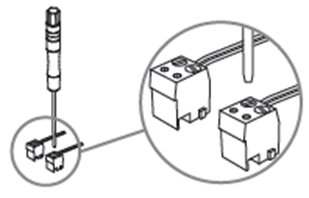

- A l’aide du tournevis fourni, dévissez les connecteurs bleus des câbles identifiés.
Ceux-ci ne resserviront plus.
Je poursuis l’installation : Etape 2 Comment brancher le module de connectivité au moniteur ?
