A / Raccordement à une motorisation de portail Somfy
|
A noter : Conformément à la norme EN 12453, relative à la sécurité d’utilisation des portes et portails motorisés, l’utilisation d’un visiophone pour la commande d’un automatisme de de portail ou de porte de garage, qui ne peut être visible de l’utilisateur, nécessite obligatoirement l’installation d’un dispositif de sécurité type cellule photoélectrique sur cet automatisme. Dans le cas de non-respect de ces instructions, SOMFY se libère de toute responsabilité des dommages qui peuvent être engendrés
|
1 / Coupez l’alimentation électrique de votre moteur de portail Somfy.
2 / Enlevez le capot de l’armoire de commande ou du moteur contenant l’électronique.

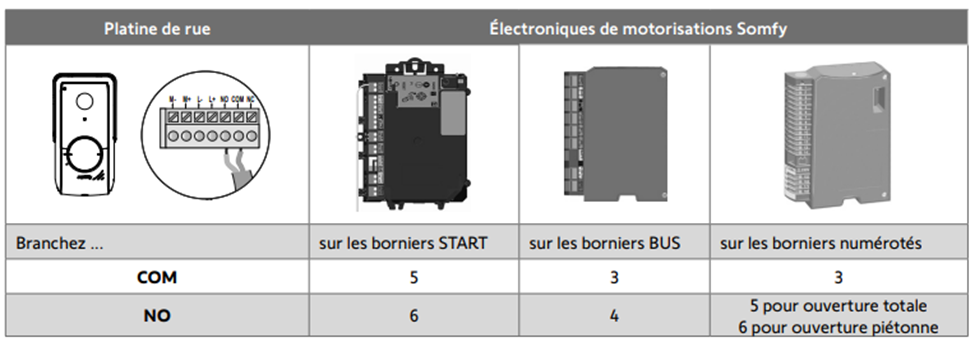

3 / Raccordez la sortie contact sec (COM et NO) de la platine de rue à l’électronique de la motorisation. Si le raccordement de la platine de rue n’est pas détaillé dans la notice de la motorisation, suivez les instructions données pour le raccordement d’un contact à clé.
Lorsque la motorisation fonctionne sur une alimentation solaire, les commandes filaires sont désactivées. Son pilotage est uniquement possible par commande radio RTS depuis le moniteur intérieur.
Pour raccorder la platine de rue à un autre modèle de motorisation de portail, veuillez-vous reporter à sa notice d’installation.
B/ Raccordement à une gâche électrique
Coupez l’alimentation de votre gâche électrique lors de l’intervention.

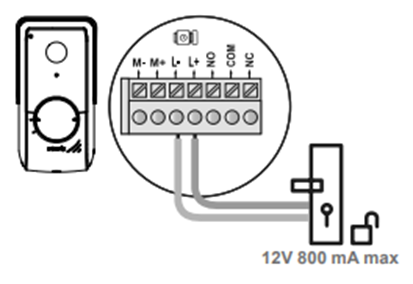

Raccordez les borniers L- et L+ de la platine de rue à la gâche électrique.
Respect de la polarité : référez-vous à la notice de la gâche électrique.
Le paramétrage du temps d’activation de la gâche (2, 5 ou 10 secondes) s’effectue depuis le menu «Réglages» du moniteur intérieur.
