Avant propos
Attention
Si vous souhaitez contrôler en radio, depuis le moniteur, votre motorisation de portail Somfy RTS, il est nécessaire d’effectuer l’enregistrement de la commande radio avant l’installation définitive du moniteur (le moniteur doit alors être apporté au niveau de la motorisation de portail en étant alimenté par son bloc secteur) ou alors d’activer la touche sur la motorisation du portail, selon les modèles de motorisation.
Consulter l'article «Comment enregistrer la motorisation de portail dans la mémoire du moniteur avec un V®350 ?».
Installation du moniteur intérieur à son emplacement

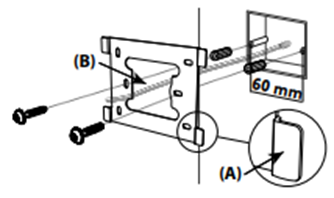

1 / Vissez le support de fixation au mur.
Les pattes de fixation doivent ressortir vers vous (A).
Veillez à faire passer les câbles sortant du mur à l’intérieur du support (B).

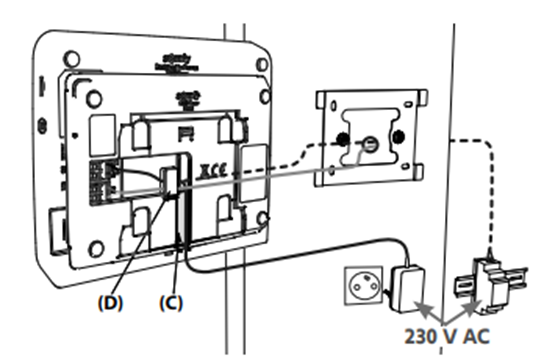

Si les câbles ne sortent pas du mur, ne les faites pas passer à l’intérieur du support et utilisez la goulotte prévue à cet effet (C).
2 / Dénudez les câbles sortant du mur sur une longueur de 10 mm.

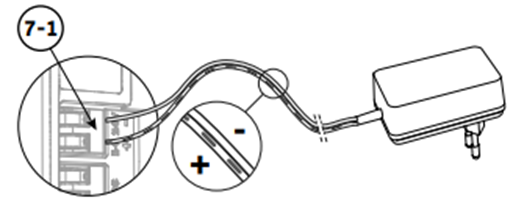

3 / Au dos du moniteur, insérez jusqu’aux butées les 2 fils d’alimentation sur le bornier 7-1 (DC 24V), en respectant la polarité (cf schéma, le + est le fil avec des tirets)
Utilisez impérativement le bloc secteur fourni avec le moniteur ou l’alimentation rail DIN disponible en option (réf. 9026469).
Ne mettez pas encore sous tension l’installation.

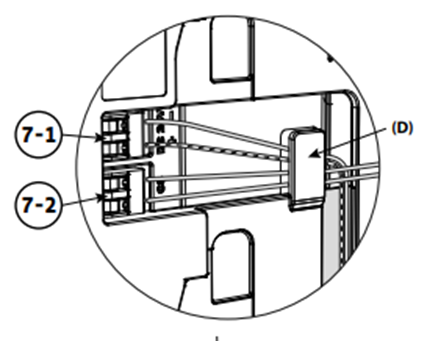

4 / Insérez jusqu’aux butées les 2 fils de la platine de rue sur le bornier 7-2 (CS/Call station).
La polarité n’a pas d’importance.
5 / Vérifiez que les câbles sont bien insérés dans les borniers en tirant légèrement dessus, puis passez-les dans l’encoche prévue à cet effet (D).
6 / Fixez le moniteur sur le support mural en le faisant glisser vers le bas, jusqu’à la butée.
