Le aconsejamos que instale la placa de calle a una altura aproximada de 1,60 m y que evite colocar la cámara delante de una fuente
de luz, ya que esto podría degradar la calidad de las imágenes/vídeos tomados de los visitantes.
[1]. Pase todos los cables a través de la visera contra la lluvia y fíjela a la pared/pilar.

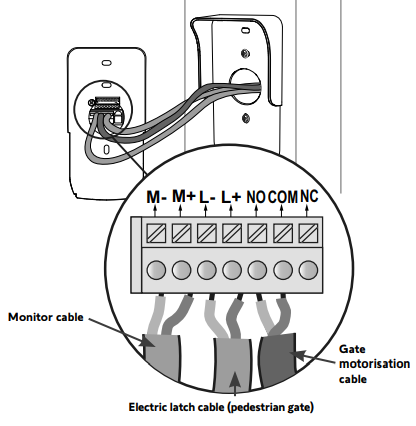

[2]. Conexión de la placa de calle:
• el cable del monitor interior a los terminales M+ y M-. La polaridad no es importante.
• El cable del pestillo eléctrico del portillo a los terminales L+ y L-.
• El cable de la motorización de la cancela a la salida de contacto seco (COM y NO)

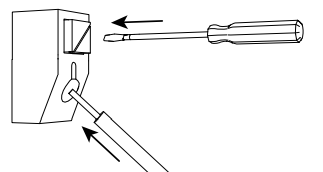

Truco: Con un destornillador, presione la muesca cuadrada, introduzca el cable y suéltelo (véase el dibujo).
[3]. Coloque la placa de calle en la visera contra la lluvia y atorníllela con la llave de montaje incluida.

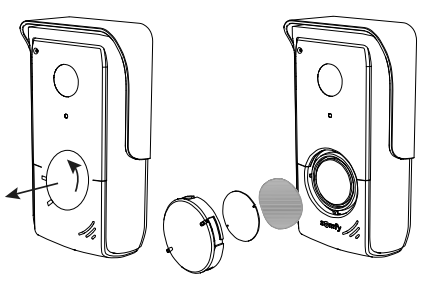

[4]. Instale la etiqueta identificativa:
(1). Gire el botón de llamada en sentido contrario a las
agujas del reloj hasta la marca grabada y luego retírelo.
(2). Retire la membrana redonda para acceder a la etiqueta.
(3). Escriba su nombre en la etiqueta identificativa
en blanco con un rotulador permanente y vuelva
a colocarla en su sitio junto con la membrana.
(4). Vuelva a montar el botón de llamada en la placa de calle
utilizando las marcas de referencia y gírelo en sentido
horario hasta su bloqueo.
