[1]. Atornille el soporte de fijación a la pared.
Los soportes de fijación deben sobresalir hacia usted (A). Asegúrese de que los cables que salen de la pared están guiados por el interior del soporte (B). Si los cables no salen de la pared, no los pase por el interior del soporte
y utilice el pasacables incluido (C)
[2]. Pele los cables de la pared hasta una longitud de 10 mm

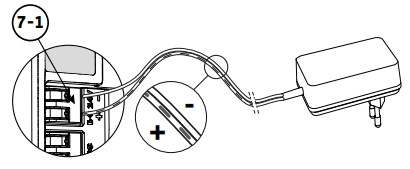

[3]. En la parte posterior del monitor, inserte los 2 cables de alimentación en la regleta de bornes 7-1 (DC 24 V) hasta los topes, respetando la polaridad. Asegúrese de utilizar el adaptador de corriente incluido con el monitor o la fuente de alimentación para raíl DIN opcional (ref. 9026469).
No encienda todavía la instalación.
[4]. Inserte los 2 hilos de la placa de calle en los topes de la regleta de bornes 7–2 (CS/Call Station). La polaridad no es importante.
[5]. Compruebe que los cables están bien introducidos en las regletas, tirando ligeramente de ellos, y páselos por la muesca prevista para ello (D).
[6]. Fije el monitor al soporte mural deslizándolo suavemente hacia abajo hasta el tope.
