Σας συνιστούμε να εγκαταστήσετε την μπουτονιέρα σε ύψος 1,60 m περίπου και να αποφύγετε την τοποθέτηση της κάμερας
μπροστά από φωτεινή πηγή, για να μην υποβαθμιστεί η ποιότητα των καταγραμμένων εικόνων/λήψεων βίντεο των
επισκεπτών.

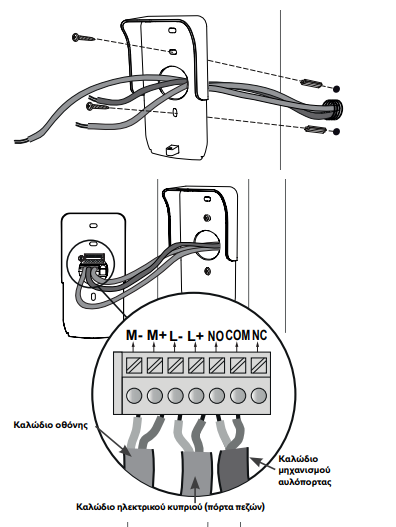

ΣΤΕΡΕΩΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΠΟΥΤΟΝΙΕΡΑΣ
[1]. Περάστε όλα τα καλώδια από το προστατευτικό
βροχής και μετά στερεώστε το στον τοίχο/στην
κολόνα.
[2]. Πραγματοποιήστε τη σύνδεση με την μπουτονιέρα:
• Το καλώδιο της εσωτερικής οθόνης στα μπλοκ ακροδεκτών
M+ και M-.
Η πολικότητα δεν έχει σημασία,
• το καλώδιο του ηλεκτρικού κυπριού της πόρτας πεζών στα
μπλοκ ακροδεκτών L+ και L-,
• το καλώδιο του μηχανισμού της αυλόπορτας στην έξοδο
ξηρής επαφής (COM και NO).
Υπόδειξη: Πιέστε με ένα κατσαβίδι την τετράγωνη εγκοπή,
εισαγάγετε το καλώδιο και μετά σταματήστε να πιέζετε (βλέπε
σχήμα).
