• Stellen Sie sicher, dass Ihre Video-Türsprechanlage weiter von der Spannung getrennt ist.
• Entfernen Sie die Isolierung der zuvor ermittelten Kabel der Spannungsversorgung und der Außenstation auf einer Länge von 10 mm.

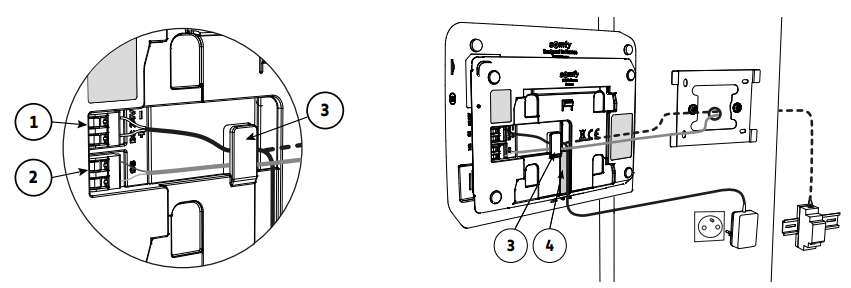

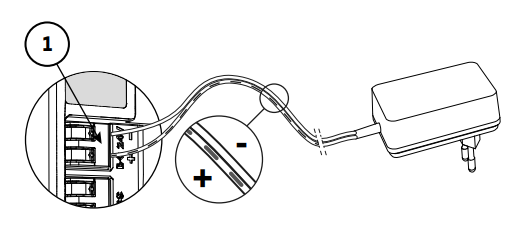

• Führen Sie an der Rückseite des Vernetzungsmoduls die 2 Spannungsversorgungskabel bis zum Anschlag in die Anschlussklemme DC 24V [1] ein. Achten Sie dabei auf die Polarität. Verwenden Sie das bei Anfang der Installation aufgenommen Foto zur Erinnerung.
Hinweis: Um eine Beschädigung der Laschen am Anschlussklemme, drücken Sie mit einem feinen Schraubendreher darauf und lassen Sie den Druck ab.
• Führen Sie die 2 Kabel der Außenstation bis zum Anschlag in die Anschlussklemme CS/Call station [2] ein. Die Polarität hat hier keine Bedeutung.
• Stellen Sie sicher, dass die Kabel fest in den Klemmen sitzen, indem Sie leicht daran ziehen. Legen Sie sie dann in die dafür vorgesehene Aussparung [3]. Wenn die Kabel (Spannungsversorgung/Außenstation) oberflächlich auf der Wand verlegt sind, führen Sie sie nicht in das Innere der Halterung und verwenden Sie den hierfür vorgesehenen Kabelkanal [4].
Befestigen Sie die Einheit an der Halterung, indem Sie sie vorsichtig bis zum Anschlag nach
unten schieben.
