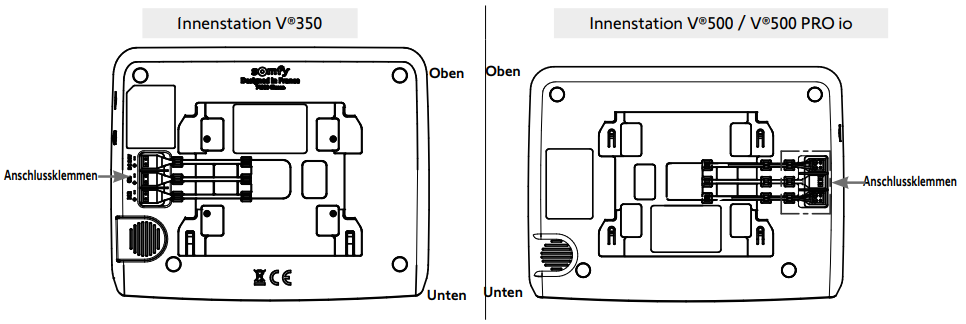

• Legen Sie die Innenstation auf einer Fläche mit dem Bildschirm nach unten, in der unten dargestellten Ausrichtung ab, und behandeln Sie sie dabei sorgsam.

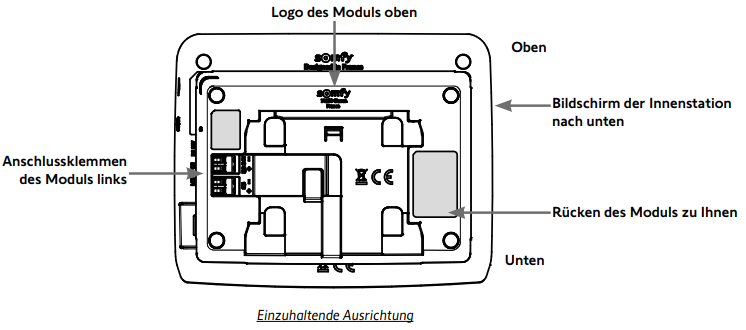

• Positionieren Sie das Vernetzungsmodul unter Beachtung der Ausrichtung unten hinten an der Innenstation, ohne es anzuschließen:
Schließen Sie hinten an der Innenstation die Anschlusskabel des Vernetzungsmoduls an:
- Den blauen Kabelverbinder der Spannungsversorgung mit dem roten und schwarzen Kabel an die Anschlussklemme DC 24V.
- Den blauen Kabelverbinder der Außenstation mit dem gelben und grünen Kabel an die Anschlussklemme 2. Innenstation.
- Nicht an die Anschlussklemme Call Station anschließen.
• Führen Sie alle Kabel in die Kabelkanäle ein.
