• Nehmen Sie die Innenstation aus der Halterung, indem Sie sie nach oben ziehen.
• Lassen Sie die Halterung in Position.
• Notieren Sie sich den Anschluss der Kabel hinten an der Innenstation oder machen
Sie ein Foto davon. Ziel ist es, das Kabel der Spannungsversorgung (DC 24 V) und der
Außenstation (CS/Call station) zu ermitteln.
• Schrauben Sie die blauen Kabelverbinder nicht ab, sondern trennen Sie alle vorhandenen Kabelverbinder, um die Innenstation freizugeben.
| Wichtig: Wenn Sie eine zweite Innenstation haben, ist diese nicht mit dem Vernetzungsmodul kompatibel. Anrufe von Besuchern von der Außenstation können nicht mehr bearbeitet werden. Sie können sie jedoch weiter verwenden, um RTS/io-Geräte von Somfy anzusteuern oder Szenarien auszulösen (nur Innenstation V®500 PRO io). |
• Führen Sie basierend auf dem gemachten Foto folgende Schritte durch:

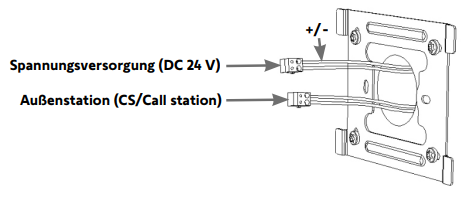

- Kennzeichnen Sie die beiden 2 Kabel der Spannungsversorgung (Anschlussklemme
DC 24 V) und achten Sie auf die Polarität (+ und -).
- Kennzeichnen Sie die 2 Kabel der Außenstation (CS/Call station). Die Polarität hat hier keine Bedeutung
Schrauben Sie mit dem mitgelieferten Schraubendreher die blauen Kabelverbinder der
gekennzeichneten Kabel ab. Diese werden nicht mehr verwendet.
