/!\ Stellen Sie zur Fernansteuerung Ihres Tores bzw. Ihrer Haus- oder Schlupftür sicher, dass die Außenstation der VideoTürsprechanlage korrekt mit dem Motor des Tores oder dem elektrischen Türöffner der Haus oder Schlupftür verkabelt ist.
Sonst ist die Ansteuerung über die „Somfy Protect“ App nicht möglich.
ANSCHLUSS AN EINEN RTS-EINFAHRTSTORANTRIEB VON SOMFY
|
/!\ Entsprechend der Norm EN 12453 für die Nutzungssicherheit kraftbetätigter Tore ist für die Verwendung einer Video-Türsprechanlage zur Steuerung eines automatischen Tores oder Garagentores, welches vom Benutzer nicht eingesehen wird, auf diesem System eine Sicherheitsvorrichtung vom Typ Fotozelle/Lichtschranke zu installieren. Bei Nichtbefolgen dieser Anweisungen übernimmt Somfy keine Haftung für eventuell verursachte Schäden. |
1 / Trennen Sie die Spannungsversorgung Ihres Somfy-Torantriebs.
2 / Nehmen Sie die Abdeckung des Schaltkastens oder des Antriebs zur Steuerelektronik ab.

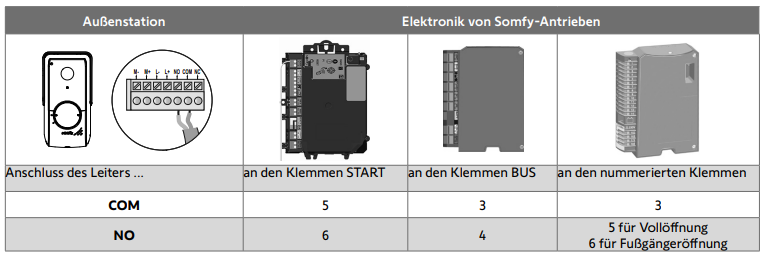

3 / Schließen Sie den potentialfreien Ausgang (COM und NO) der Außenstation an die Elektronik des Antriebs an. Wenn der Anschluss der Außenstation in der Anleitung des Antriebs nicht erläutert wird, befolgen Sie bitte die Anleitung für den Anschluss eines Schlüsselschalters.
Wenn der Antrieb über Solarzellen mit Strom versorgt wird, funktionieren die drahtgebundenen Bediengeräte nicht und sind deaktiviert. Seine Ansteuerung ist nur über RTS-Funksteuerung von der Innenstation aus möglich.
Um die Außenstation an ein anderes Modell eines Torantriebs anzuschließen, beachten Sie bitte die jeweilige Installationsanleitung.
ANSCHLUSS AN EINEN ELEKTRISCHEN TÜRÖFFNER (HAUS- ODER SCHLUPFTÜR)
Verbinden Sie die Klemmen L- und L+ der Außenstation mit dem elektrischen Türöffner.
Einhaltung der Polarität: Schlagen Sie in der Gebrauchsanweisung des elektrischen Türöffners nach.
Die Einstellung der Schaltzeit für den elektrischen Türöffner (2, 5 oder 10 Sekunden) erfolgt über das Menü „Einstellungen“ an der Innenstation.
