Wir empfehlen Ihnen, die Außenstation in einer Höhe von etwa 1,60 m über dem Boden zu installieren. Die Kamera sollte nicht zu einer Lichtquelle hin ausgerichtet sein, um die Qualität der aufgenommenen Bilder/Videos von Besuchern nicht zu beeinträchtigen.

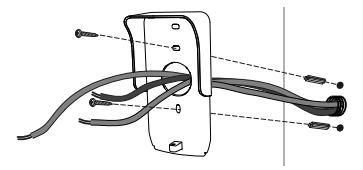

1 / Führen Sie alle Kabel durch die Regenschutzabdeckung und befestigen Sie diese dann an der Wand.

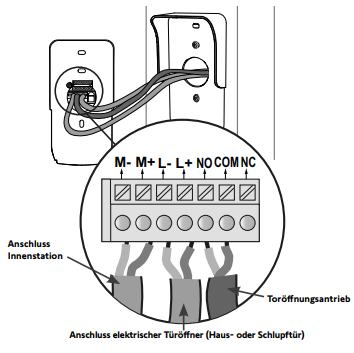

2 / Nehmen Sie den Anschluss an die Außenstation vor:
• Schließen Sie das Kabel der Innenstation an die Klemmen M+ und M- an. Die Polarität hat hier keine Bedeutung.
• Schließen Sie das Kabel des elektrischen Türöffners für die Haus- oder Schlupftür an die Klemmen L+ und L- an.
• Schließen Sie das Kabel des Antriebs für das Tor an den potentialfreien Ausgang (COM und NO) an.
Tipp: Drücken Sie mit einem Schraubendreher auf die quadratische Klemme, führen Sie das Kabel ein und lassen Sie dann los (siehe Zeichnung).
3 / Positionieren Sie die Außenstation in der Regenschutzabdeckung und schrauben Sie sie mit dem
mitgelieferten Montageschlüssel fest (E).

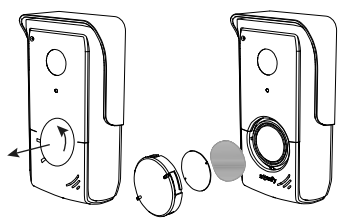

4 / Bringen Sie das Namensschild an:
a). Drehen Sie den Klingelknopf entgegen dem Uhrzeigersinn bis zur eingravierten Markierung und
ziehen Sie ihn dann ab.
b). Entfernen Sie die runde Folie, um das Schild zu erreichen.
c). Beschriften Sie das weiße Namensschild nun mit einem Permanentmarker und setzen Sie das Namensschild und die Folie wieder in die Außenstation ein.
d). Bringen Sie den Klingelknopf wieder an der Außenstation an und verwenden Sie dazu die Markierungen. Drehen Sie ihn im Uhrzeigersinn, bis er arretiert ist.
