Erforderlich für die Funksteuerung Ihres RTS-Torantriebs von Somfy
/!\
Mit der Innenstation kann ein RTS-Torantrieb von Somfy über einen potentialfreien Kontakt und
die Funksteuerung angesteuert werden. Bringen Sie bei Funksteuerung die Innenstation nicht an
der Wand an und beachten Sie die erweiterten Einstellungen aus der Anleitung Hier

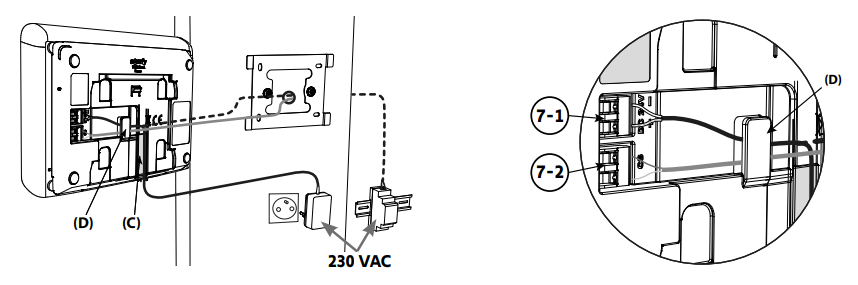

1 / Schrauben Sie die Halterung an die Wand.
Die Befestigungslaschen müssen nach vorne zeigen (A).
Führen Sie die Kabel, die aus der Wand kommen, in das Innere der Halterung (B).
Wenn die Kabel oberflächlich auf der Wand verlegt sind, führen Sie sie nicht in das Innere der Halterung und verwenden Sie den hierfür vorgesehenen Kabelkanal (C).
2 / Isolieren Sie die Kabel, die aus der Wand kommen, auf einer Länge von 10 mm ab

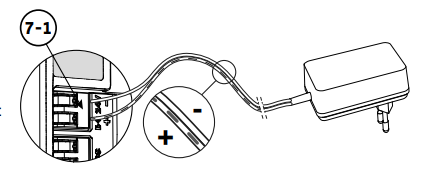

3 / Führen Sie an der Rückseite der Innenstation die 2 Spannungsversorgungskabel bis zum Anschlag in die Anschlussklemme DC 24V [7-1] ein. Achten Sie dabei auf die Polarität.
Verwenden Sie zwingend das Netzteil, das mit der Innenstation geliefert wurde oder optional die DIN-Hutschiene (Best.-Nr. 9026469).
Schalten Sie die Spannung der Anlage noch nicht ein
Hinweis: Um eine Beschädigung der Laschen am Anschlussklemme, drücken Sie mit einem feinen Schraubendreher darauf und lassen Sie den Druck ab.
4 / Führen Sie die 2 Kabel der Außenstation bis zum Anschlag in die Anschlussklemme CS/Call station [7-2] ein. Die Polarität hat hier keine Bedeutung.
5 / Stellen Sie sicher, dass die Kabel fest in den Klemmen sitzen, indem Sie leicht daran ziehen. Legen Sie sie dann in die dafür vorgesehene Aussparung (D).
6 / Befestigen Sie die Innenstation an der Wandhalterung, indem Sie sie vorsichtig bis zum Anschlag nach unten schieben.
