MONTÁŽ VNITŘNÍHO MONITORU

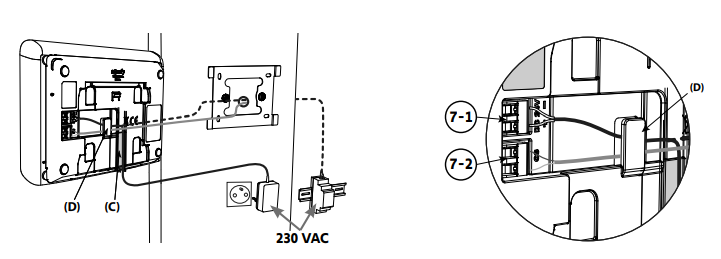

- Našroubujte upevňovací držák na zeď.
- Upevňovací výstupky musí směřovat směrem k vám (A).
- Protáhněte kabely vyčnívající ze zdi dovnitř držáku (B).
- Pokud kabely nevyčnívají ze zdi, neprotahujte je dovnitř držákua použijte k tomu určenou kabelovou lištu (C).
2. Odstraňte 10 mm izolace z kabelů napájení u venkovního ovládacího panelu.

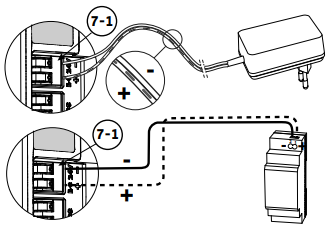

3. Na zadní straně monitoru vložte až ke krajním dorazům
2 napájecí vodiče na svorku DC 24V [7-1]. Dodržte správnou polaritu.
Použijte povinně síťový adaptér dodaný spolu s monitorem nebo napájení DIN lišty dostupné.
Poznámka: Aby nedošlo k poškození jazýčků na svorkovnici, zatlačte na ně jemným šroubovákem a uvolněte tlak.
Sestavu zatím neuvádějte pod napětí.
4. Zasuňte až ke krajním polohám oba vodiče venkovního ovládacího panelu na svorku CS/Call station [7-2].
Polarita zde není důležitá.
5. Mírným tahem zkontrolujte, zda jsou kabely řádně vloženy do svorek, a poté je umístěte do k tomu určeného zářezu (D).
6. Mírným potažením dolů až do krajní polohy připevněte monitor k nástěnnému držáku.
