• Ujistěte se, že váš videotelefon je vypnutý.
• Odstraňte 10 mm izolace z kabelů napájecího zdroje a venkovního ovládacího panelu uvedených výše.

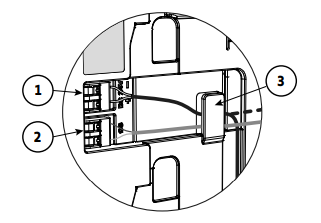

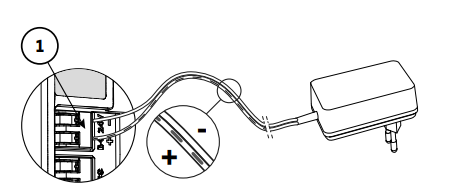

• Na zadní straně modulu připojení zasuňte až ke krajním dorazům 2 napájecí vodiče na svorku DC 24V [1]. Dodržte správnou polaritu. Neváhejte použít fotografii pořízenou na začátku montáže jako připomínku.
Poznámka: Aby nedošlo k poškození jazýčků na svorkovnici, zatlačte na ně jemným šroubovákem a uvolněte tlak.
• Zasuňte až ke krajním polohám oba vodiče venkovního ovládacího panelu na svorku CS/Call station [2]. Polarita zde není důležitá.

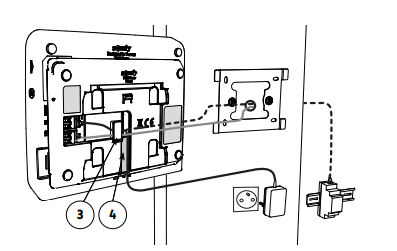

• Mírným tahem zkontrolujte, zda jsou kabely řádně vloženy do svorek, a poté je umístěte do zářezu (3) k tomu určenému. Pokud kabely (napájecího zdroje / venkovního ovládacího panelu) nevyčnívají ze zdi, neprotahujte je dovnitř držáku, a použijte k tomu určenou kabelovou lištu (4).
• Mírným potažením dolů až do krajní polohy připevněte celou sestavu k upevňovacímu držáku.
