• Vyjměte vnitřní monitor tahem směrem nahoru z upevňovacího držáku.
• Ponechte upevňovací držák na místě.
• Zapamatujte si nebo vyfoťte připojení na zadní straně monitoru, abyste mohli následně určit kabely napájení (24 V DC) a venkovního ovládacího panelu (CS/Call station).
• Aniž byste odšroubovali modré konektory kabelů, odpojte všechny ostatní konektory a uvolněte tak monitor.
Důležité : Pokud máte druhý monitor, nebude kompatibilní s modulem připojení. Volání návštěvníka pak nebude možné zpracovat na venkovním ovládacím panelu. Můžete jej však nadále používat k ovládání zařízení Somfy RTS/io anebo ke spouštění scénářů (pouze monitor V®500 PRO io).

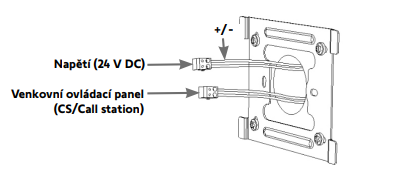

• Pomocí pořízené fotografie:
- určete 2 napájecí vodiče (svorka 24 V DC) a označte přitom polaritu (+ a −);
- určete 2 vodiče venkovního ovládacího panelu (svorka CS/Call station). Polarita zde není důležitá.
• Pomocí šroubováku, který je součásti balení, odšroubujte modré konektory určených kabelů.
Tyto se již nebudou používat.
Pokračuji v instalaci Jak připojit modul připojení k monitoru (krok 2)
