Venkovní ovládací panel vám doporučujeme namontovat do přibližné výšky 1,60 m a zamezit umístění kamery do blízkosti světelného zdroje, jinak hrozí zhoršení kvality zaznamenaného obrazu/videa návštěvníků.
1- Všechny kabely protáhněte ochranným štítem proti dešti a poté štít připevněte ke zdi/sloupku.

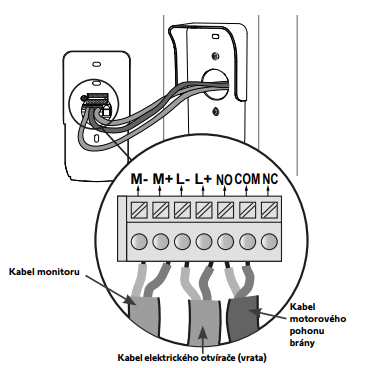

2- K ovládacímu panelu připevněte:
- kabel vnitřního monitoru ke svorkám M+ a M−. Polarita zde není důležitá.
- kabel elektrického zámku vrat ke svorkám L+ a L−.
- kabel pohonu brány k bezpečnostnímu výstupu (COM a NO).
Tip: Pomocí šroubováku zatlačte na hranatý zářez, vložte vodič a poté jej uvolněte (viz obrázek).
3- Umístěte ovládací panel do štítku proti dešti a našroubujte jej pomocí dodaného montážního klíče (E).

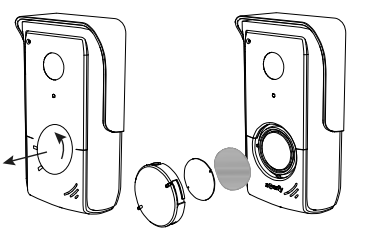

4- Nasaďte štítek se jmenovkou:
- Otočte tlačítkem volání ve směru proti pohybu hodinových ručiček až k vyryté značce a poté jej vyjměte.
- Pro přístup k štítku vyjměte kulatou membránu.
- Napište své jméno na bílý štítek permanentním popisovačem a poté štítek a jeho membránu uložte zpět do místa určení.
- Pomocí značek nasaďte volací tlačítko na venkovní ovládací panel a otočte jím ve směru hodinových ručiček až do zacvaknutí.
