Pokud chcete motorizaci brány Somfy RTS ovládat rádiem z monitoru, musí být rádiový povel zaregistrován před konečnou instalací monitoru (monitor musí být poté přiveden k motorizaci brány a napájen z její síťové jednotky) nebo musí být aktivováno tlačítko na motorizaci brány, v závislosti na modelu motorizace.
MONTÁŽ VNITŘNÍHO MONITORU

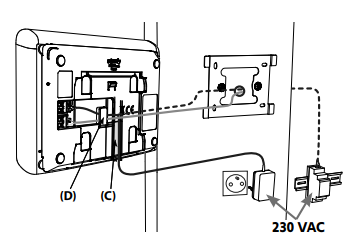

1- Našroubujte upevňovací držák na zeď.
Upevňovací výstupky musí směřovat směrem k vám (A).
Protáhněte kabely vyčnívající ze zdi dovnitř držáku (B).
Pokud kabely nevyčnívají ze zdi, neprotahujte je dovnitř držáku a použijte k tomu určenou kabelovou lištu (C).
2- Odstraňte 10 mm izolace z kabelů napájení u venkovního ovládacího panelu.

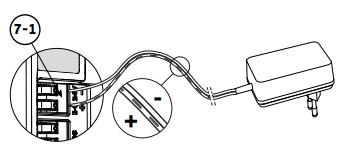

3- Na zadní straně monitoru vložte až ke krajním dorazům 2 napájecí vodiče na svorku DC 24V [7-1]. Dodržte správnou polaritu.
Použijte povinně síťový adaptér dodaný spolu s monitorem nebo napájení DIN lišty dostupné jako volitelné vybavení (ref. 9026469). Sestavu zatím neuvádějte pod napětí.
Poznámka: Aby nedošlo k poškození jazýčků na svorkovnici, zatlačte na ně jemným šroubovákem a uvolněte tlak.
4- Zasuňte až ke krajním polohám oba vodiče venkovního ovládacího panelu na svorku CS/Call station [7 2]. Polarita zde není důležitá.
5- Mírným tahem zkontrolujte, zda jsou kabely řádně vloženy do svorek, a poté je umístěte do k tomu určeného zářezu (D).
6- Mírným potažením dolů až do krajní polohy připevněte monitor k nástěnnému držáku.
