Nutné pro rádiové ovládání pohonu vaší brány Somfy RTS
Váš vnitřní monitor může ovládat pohon brány Somfy RTS pomocí bezpečnostního kontaktu a rádiového dálkového ovládání.
rádiové dálkové ovládání. V případě rádiového dálkového ovládání nelze pohon brány dálkově ovládat.
Monitor nemontujte na stěnu. Můžete zobrazit pokročilá nastavení : Sdružení RTS
INSTALACE VNITŘNÍHO MONITORU NA JEHO MÍSTO

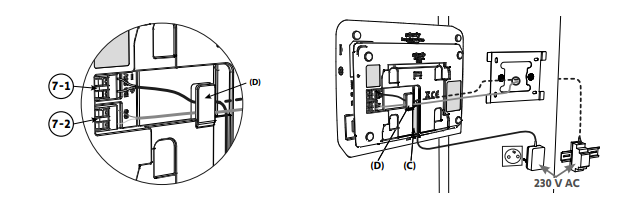

- Našroubujte upevňovací držák na zeď.
Upevňovací výstupky musí směřovat směrem k vám (A).
Protáhněte kabely vyčnívající ze zdi dovnitř držáku (B).
Pokud kabely nevyčnívají ze zdi, neprotahujte je dovnitř držáku a použijte k tomu určenou kabelovou lištu (C).
2. Odstraňte 10 mm izolace z kabelů napájení u venkovního ovládacího panelu
3. Na zadní straně monitoru vložte až ke krajním dorazům 2 napájecí vodiče na svorku DC 24V [7-1]. Dodržte správnou polaritu.
Použijte povinně síťový adaptér dodaný spolu s monitorem nebo napájení DIN lišty dostupné jako volitelné vybavení (ref. 9026469).
Sestavu zatím neuvádějte pod napětí.
4. Zasuňte až ke krajním polohám oba vodiče venkovního ovládacího panelu na svorku CS/Call station [7-2]. Polarita zde není důležitá.
5. Mírným tahem zkontrolujte, zda jsou kabely řádně vloženy do svorek, a poté je umístěte do k tomu určeného zářezu (D).
6. Mírným potažením dolů až do krajní polohy připevněte monitor k nástěnnému držáku.
